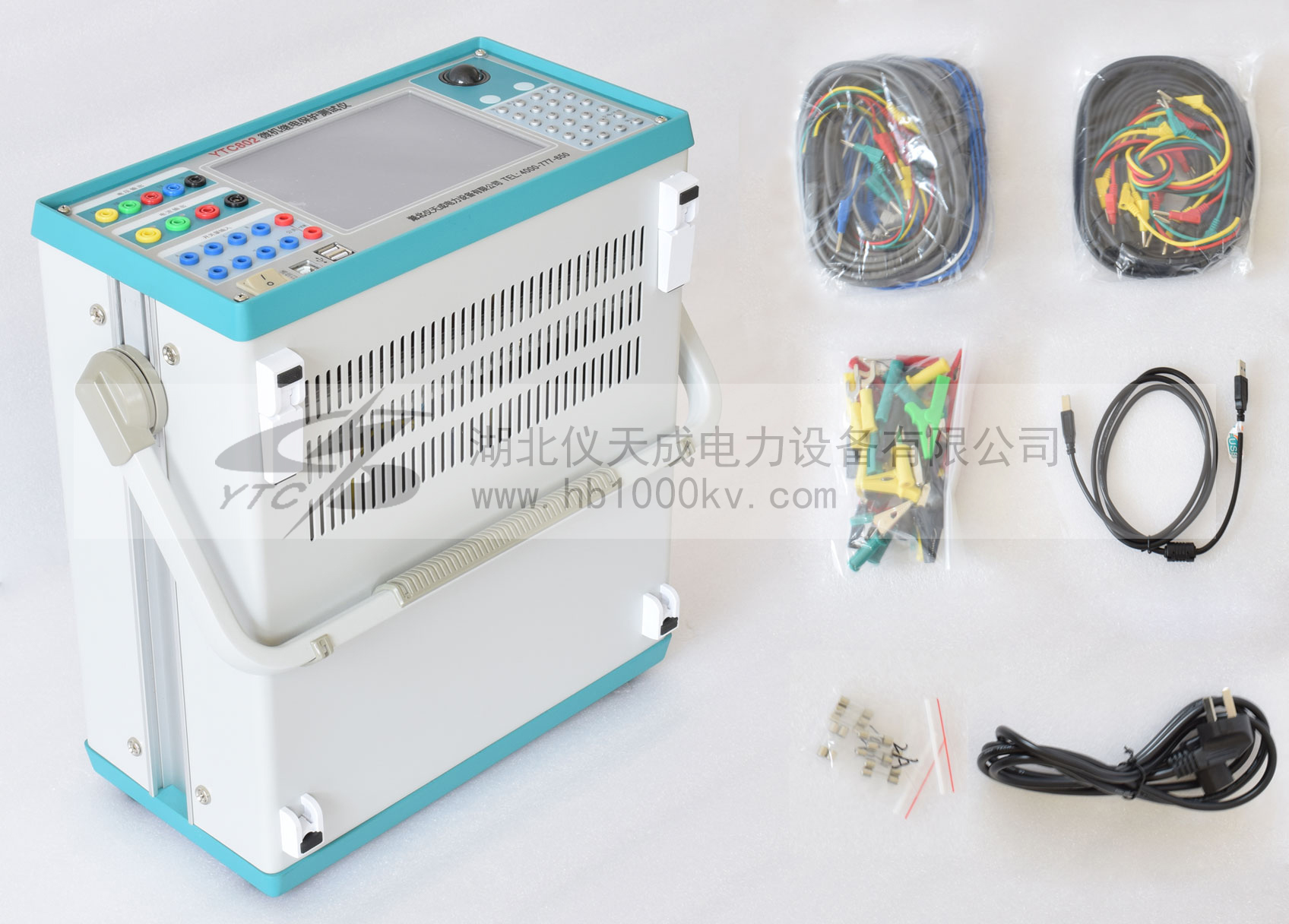

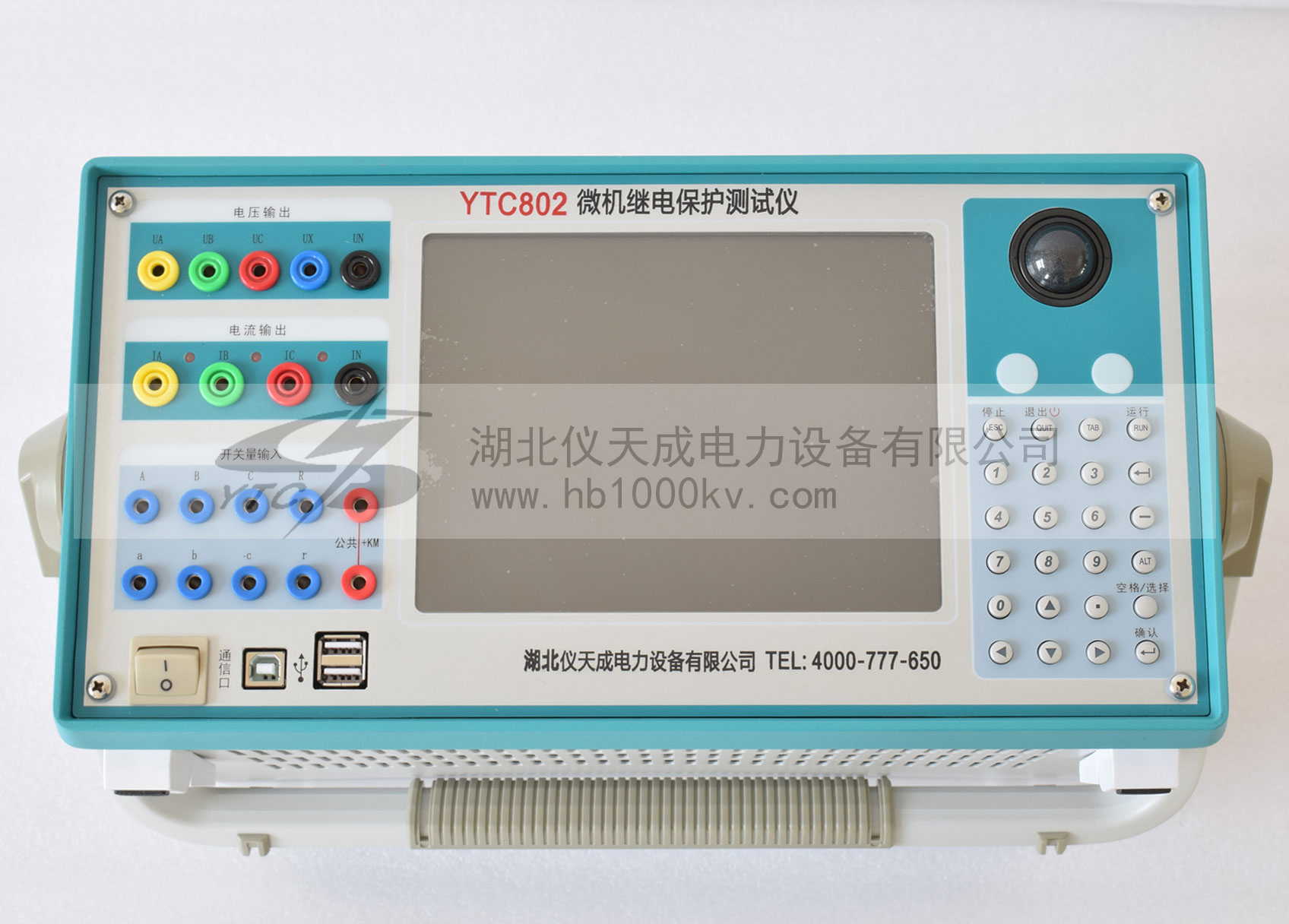

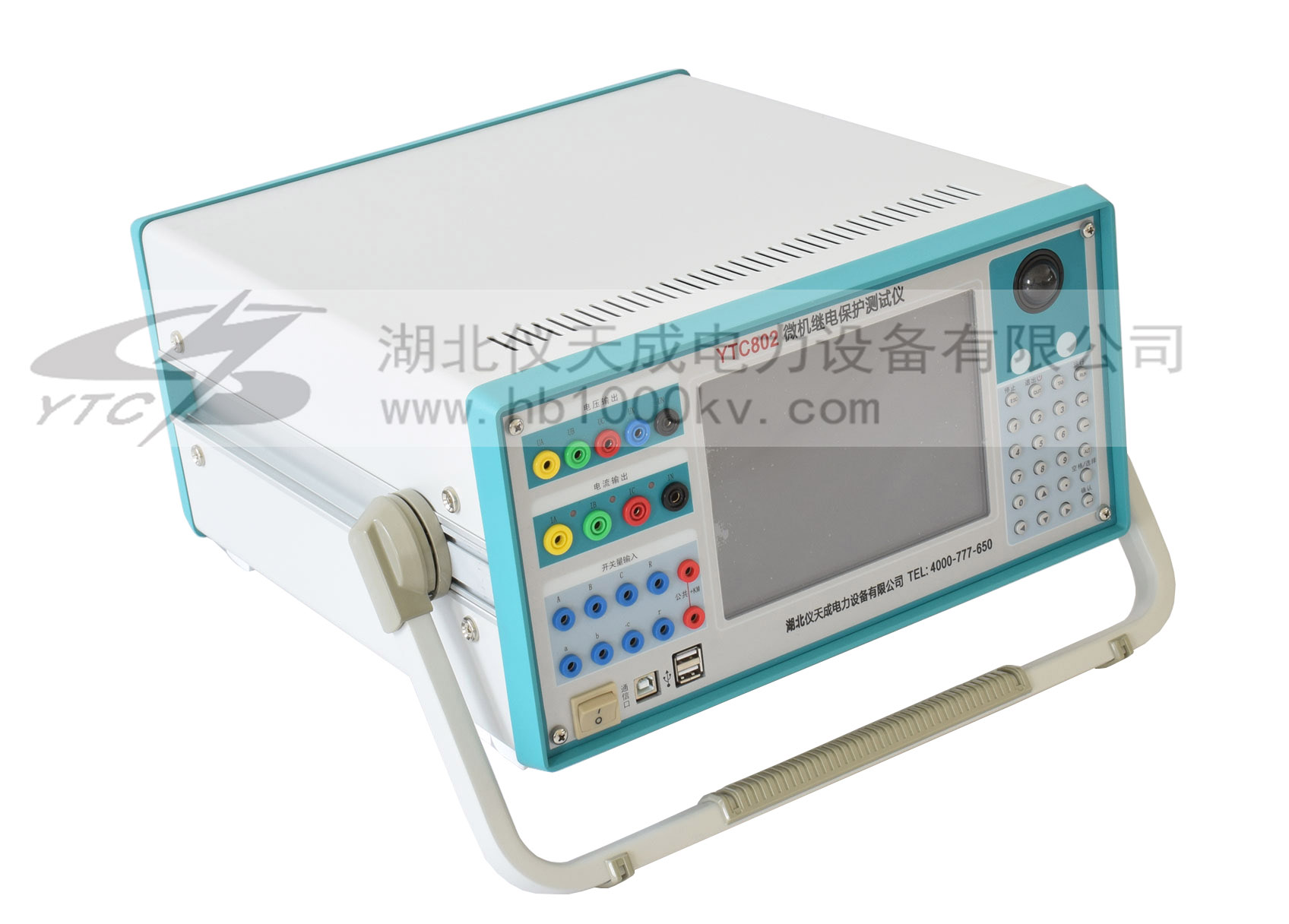

YTC802微機繼電保護測試儀

YTC802微機繼電保護測試儀，可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，
可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。
可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，是保證電力系統安全可靠運行的一種重要測試工具。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC802微機繼電保護測試儀，可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。
YTC802微機繼電保護測試儀可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，是保證電力系統安全可靠運行的一種重要測試工具。

產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、三相繼保、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置

產品特征：
1 電壓電流輸出靈活組合 802型具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2 單機操作方便裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。
3 雙操作方式除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，是完整的雙操作模式。
4 新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能出眾。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
5 高性能主機輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量新技術和精良元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
6 軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
7 具有專用直流電源輸出 802型裝置設有一路110V 及 220V專用可調直流電源輸出。
8 接口完整裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信。
9 完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
10 輕小型高集成單機和一體化結構采用了大量高科技精心設計的超輕小型結構，使得整機小巧輕便。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
交流電流輸出	輸出精度	0.2級
	相電流輸出	0～40A
	三并電流輸出	0～120A
	相電流長時間允許工作值（有效值）	10A
	相電流大輸出功率	420VA
	三并電流大輸出時大輸出功率	900VA
	三并電流大輸出時允許工作時間	10s
	頻率范圍（基波）	0～1000Hz
	諧波次數	1～20 次
直流電流輸出	輸出精度	0.5級
	電流輸出	0～±10A / 每相，0～±30A / 三并
	大輸出負載電壓	20V
交流電壓輸出	輸出精度	0.2級
	相電壓輸出（有效值）	0～120V
	線電壓輸出（有效值）	0～240V
	相電壓/線電壓輸出功率	80VA / 100VA
	頻率范圍（基波）	0～1000Hz
	諧波次數	1～20次
直流電壓輸出開關量及時間測量	輸出精度	0.5級
	相電壓輸出幅值	0～±160V
	線電壓輸出幅值	0～±320V
	相電壓/線電壓輸出功率	70VA / 140VA
開關量	開關量輸入	8路	空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
	開關量輸出	4對	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量范圍0.1ms ～ 9999s 測量精度0.1mS
